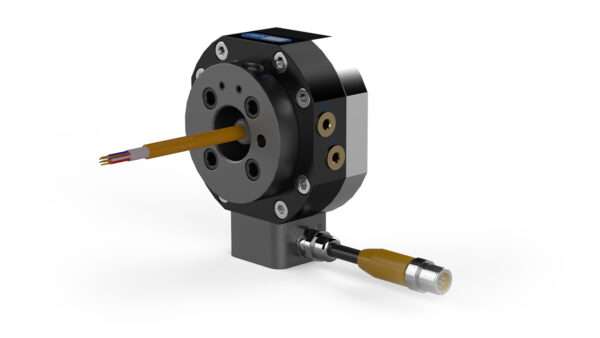

Svivel S20-2E
- För robothanteringsvikt 20 kg
- Tillåter ändlös rotation av axel 6
- Ökad mobilitet
- Reducerar begränsningar av slangpaket
- Maximerar slangpaketets livstid
Med svivlar från RSP kan axel 6 rotera fritt. Slitaget på slangpaketet minskar, medan produktiviteten ökar. I de fall där svivlar används tillsammans med våra slangpaket kan även axel 4 och 5 röra sig obegränsat. Robotens fulla arbetsområde kan användas. RSP har en egenutvecklad, patenterad släpringslösning som tillhandahåller maximerad tillförlitlighet.
| Mekaniskt interface | ISO 9409-1-40-4-M6 |
|---|---|
| Robothanteringsvikt | 20 kg | 45 lb |
| Fz | ± 200 N | ± 45 lb |
| Mz | ± 100 Nm | ± 900 lbf·in |
| Mx/My | ± 100 Nm | ± 900 lbf·in |
| Vikt | 0.65 kg | 1.43 lb |
| Höjd | 48.5 mm | 1.91 in |
| Centre of gravity (Z) | + 22 mm |
| Luftkanaler totalt | 2 |
| Luftkanaler tillgängliga till verktyget | 2 |
| Luftanslutning, ingång | M5 (2x) |
| Luftanslutning, utgång | M5 (2x) |
| Max lufttryck | 10 bar | 145 psi |
| Luftflöde per kanal | 150 l/min | 5.30 CFM |
| Luftkvalitet | Oljeren och vattnefri filtrerad luft, med max 25µm pratikelinnehåll |
| IP Klass | IP 54 |
| Signaler totalt | 8 |
| Signaler tillgängliga till verktyget | 8 |
| Rated current | 0.5 A |
| Märkspänning | 30 V |
| Anslutning robotsida | M12-A coded, 8 pin |
| Anslutning verktygssida | 0.5m cable (0.25mm2), öppen ände |
| Arbetstemperatur | +10°C – +50°C | 50 °F – 120 °F |
