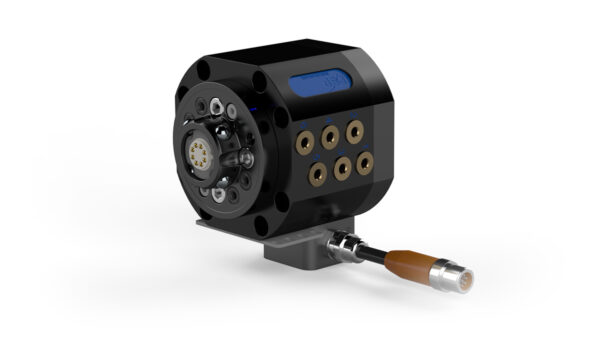

Obrotnica ze zmieniaczem narzędzi STC20-4E

  • Dla obciążenia użytkowego robota 20 kg
  • Umożliwia ciągły obrót osi 6
  • Zwiększona mobilność
  • Redukuje zakłócenia w pracy pakietu węży
  • Maksymalnie wydłuża żywotność pakietu węży

Obrotnica ze zmieniaczem narzędzi RSP STC20 jest unikalnym połączeniem obrotnicy i zmieniacza narzędzi. Jako jedyny dostawca oferujemy zintegrowane funkcje obrotu i wymiany narzędzi, które łączą swobodny obrót osi 6 z kompaktowością i minimalnym wydłużeniem płyty narzędziowej robota. Obrotowe zmieniacze narzędzi RSP łączą w sobie to, co najlepsze z dwóch technologii i wraz z naszym własnym, opracowanym i opatentowanym rozwiązaniem pierścienia ślizgowego zapewniają maksymalną niezawodność.

Wszystkie nasze zmieniacze narzędzi są wyposażone w opatentowany mechanizm blokujący TrueConnect™. Redukuje on luzy do minimum i zapewnia absolutną powtarzalność osiowania przez cały okres eksploatacji. Dzięki swojej unikalnej konstrukcji nie wymaga dokładnego wyosiowania przed zadokowaniem różnych narzędzi. Dowiedz się więcej o technologii TrueConnect™.

Interfejs mechaniczny

ISO 9409-1-40-4-M6

Ładunek użyteczny robota

20 kg | 45 lb

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F

Fz

± 200 N | ± 45 lb

Mz

± 100 Nm | ± 900 lbf·in

Mx/My

± 100 Nm | ± 900 lbf·in

Waga

1.1 kg | 2.43 lb

Wysokość

77.5 mm | 3.05 in

Kanały powietrzne ogółem

6

Kanały lotnicze dedykowane

2 (TC open and TC close)

Kanały powietrzne dostępne dla narzędzia

4

Przyłącze powietrza, wlot

M5 (6x)

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Przepływ powietrza na kanał

150 l/min | 5.30 CFM

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Sygnały ogółem

8

Sygnały dedykowane stronie robota

3 (0 V, 24 V and TC coupled)

Sygnały dostępne dla narzędzia

5

Prąd znamionowy

0.5 A

Połączenie po stronie robota

M12-A coded, 8 pin
