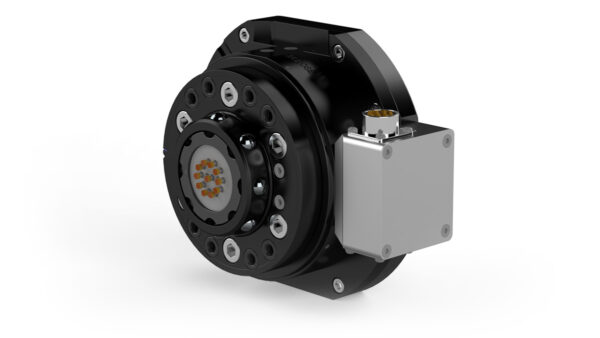

Obrotnica ze zmieniaczem narzędzi STC100-2E
- Dla obciążenia użytkowego robota 100 kg
- Umożliwia ciągły obrót osi 6
- Zwiększona mobilność
- Redukuje zakłócenia w pracy pakietu węży
- Maksymalnie wydłuża żywotność pakietu węży
Obrotnica ze zmieniaczem narzędzi RSP STC100 jest unikalnym połączeniem obrotnicy i zmieniacza narzędzi. Jako jedyny dostawca oferujemy zintegrowane funkcje obrotu i wymiany narzędzi, które łączą swobodny obrót osi 6 z kompaktowością i minimalnym wydłużeniem płyty narzędziowej robota. Obrotowe zmieniacze narzędzi RSP łączą w sobie to, co najlepsze z dwóch technologii i wraz z naszym własnym, opracowanym i opatentowanym rozwiązaniem pierścienia ślizgowego zapewniają maksymalną niezawodność.
Kategoria produktu | Załącza obrotowe ze zmieniaczami narzędzi |
---|---|
Interfejs mechaniczny | ISO 9409-1-100-6-M10 |
Ładunek użyteczny robota | 100 kg | 220 lb |
Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
Klasa IP | IP 54 |
Fz | ± 1000 N | ± 220 lb |
Mz | ± 1000 Nm | ± 8800 lbf·in |
Mx/My | ± 1000 Nm | ± 8800 lbf·in |
Waga | 5.3 kg | 11.68 lb |
Wysokość | 83 mm | 3.26 in |
Kanały powietrzne ogółem | 4 |
Kanały lotnicze dedykowane | 2 (TC open and TC close) |
Kanały powietrzne dostępne dla narzędzia | 2 |
Przyłącze powietrza, wlot | G 1/8″ (4x) |
Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
Przepływ powietrza na kanał | 600 l/min | 21.19 CFM |
Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
Sygnały ogółem | 12 |
Sygnały dedykowane stronie robota | 4 (0 V, 24 V, TC coupled and TC uncoupled) |
Sygnały dostępne dla narzędzia | 8 |
Prąd znamionowy | 1 A |
Połączenie po stronie robota | Souriau UT001412PHT |
