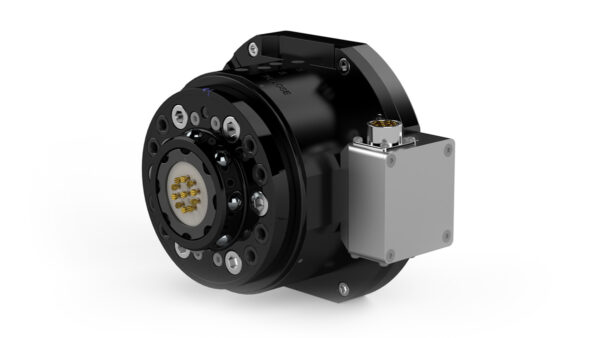

Obrotnica ze zmieniaczem narzędzi STC100-6E

  • Dla obciążenia użytkowego robota 100 kg
  • Umożliwia ciągły obrót osi 6
  • Zwiększona mobilność
  • Redukuje zakłócenia w pracy pakietu węży
  • Maksymalnie wydłuża żywotność pakietu węży

Obrotnica ze zmieniaczem narzędzi RSP STC100 jest unikalnym połączeniem obrotnicy i zmieniacza narzędzi. Jako jedyny dostawca oferujemy zintegrowane funkcje obrotu i wymiany narzędzi, które łączą swobodny obrót osi 6 z kompaktowością i minimalnym wydłużeniem płyty narzędziowej robota. Obrotowe zmieniacze narzędzi RSP łączą w sobie to, co najlepsze z dwóch technologii i wraz z naszym własnym, opracowanym i opatentowanym rozwiązaniem pierścienia ślizgowego zapewniają maksymalną niezawodność.

Wszystkie nasze zmieniacze narzędzi są wyposażone w opatentowany mechanizm blokujący TrueConnect™. Redukuje on luzy do minimum i zapewnia absolutną powtarzalność osiowania przez cały okres eksploatacji. Dzięki swojej unikalnej konstrukcji nie wymaga dokładnego wyosiowania przed zadokowaniem różnych narzędzi. Dowiedz się więcej o technologii TrueConnect™.

Kategoria produktu

Załącza obrotowe ze zmieniaczami narzędzi

Interfejs mechaniczny

ISO 9409-1-100-6-M10

Ładunek użyteczny robota

100 kg | 220 lb

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F

Fz

± 1000 N | ± 220 lb

Mz

± 1000 Nm | ± 8800 lbf·in

Mx/My

± 1000 Nm | ± 8800 lbf·in

Waga

6 kg | 13.23 lb

Wysokość

112 mm | 4.41 in

Kanały powietrzne ogółem

8

Kanały lotnicze dedykowane

2 (TC open and TC close)

Kanały powietrzne dostępne dla narzędzia

6

Przyłącze powietrza, wlot

G 1/8″ (8x)

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Przepływ powietrza na kanał

600 l/min | 21.19 CFM

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Sygnały ogółem

12

Sygnały dedykowane stronie robota

4 (0 V, 24 V, TC coupled and TC uncoupled)

Sygnały dostępne dla narzędzia

8

Prąd znamionowy

1 A

Połączenie po stronie robota

Souriau UT001412PHT

Tool attachment

Adaptation kits


Adaptation kit for ABB

Adaptation kit for Fanuc

Adaptation kit for Kuka

Adaptation kit for Yaskawa/Motoman
