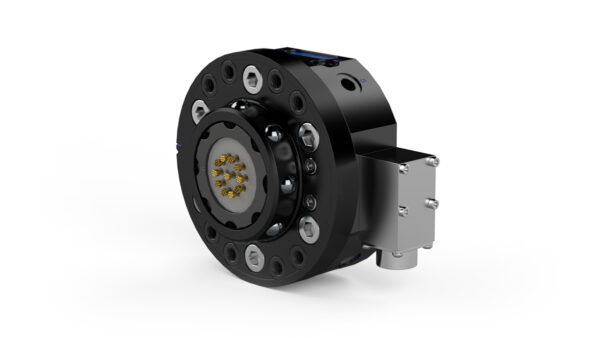

Werkzeugwechsler TC100-8E (für Luft- und Elektrosignale)

  • Für Roboter-Nutzlast 100 kg
  • Kompakte Bauweise
  • Geschützte innenliegende Signale
  • Optimiert für Materialhandling und raue Umgebungen
Artikelnummer: P0403 Kategorien: , ,
Werkzeugwechselmöglichkeit

Werkzeugwechsler wurden entwickelt, um die Flexibilität und Zuverlässigkeit Ihrer Roboter zu maximieren. RSP Wechseler bieten die Möglichkeit Ihre Roboteranwendung zu erweitern, indem sie zwischen verschiedenen Werkzeugen wie Greifern, Schweißeinheiten, Vorrichtungen usw. wechseln können. Die Werkzeugwechsler von RSP sind robust und können kontinuierliche Wechselvorgänge mit gleichbleibender Zuverlässigkeit und Sicherheit bewältigen. Je nach Modell und Optionen können elektrische Signale, Schweiß- und Servostrom, Daten, Wasser und Druckluft von der Roboterseite zum Werkzeug übertragen werden.

Alle unsere Werkzeugwechsler verfügen über den patentierten Verriegelungsmechanismus TrueConnect™. Dieser reduziert das Spiel auf ein Minimum und ermöglicht eine absolute Wiederholgenauigkeit über die gesamte Lebensdauer. Dank seines einzigartigen Designs ist vor dem Andocken an verschiedene Werkzeuge keine exakte Ausrichtung erforderlich. Erfahren Sie mehr über die TrueConnect-Technologie.

Mechanische Schnittstelle

ISO 9409-1-100-6-M10

Roboter-Nutzlast

100 kg | 220 lb

Fz

± 1000 N | ± 220 lb

Mz

± 1000 Nm | ± 8800 lbf·in

Mx/My

± 1000 Nm | ± 8800 lbf·in

Gewicht

3.0 kg | 6.61 lb

Höhe

52 mm | 2.05 in

Luftkanäle gesamt

10

Spezielle Luftkanäle

2 (TC open and TC close)

frei verwendbare Luftkanäle

8

Maximaler Luftdruck

10 bar | 145 psi

Luftstrom pro Kanal

800 l/min | 28.28 CFM

Luftanschluss Einlass

G 1/8″ (8x)

Luftqualität

Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt

IP-Schutzart

IP 54

Signale gesamt

12

spezielle Signale, Roboterseite

4 (0 V, 24 V, TC coupled und TC uncoupled)

Frei verwendbare Signale

8

Anschluss Roboterseite

Souriau UT001412PHT

Rated current

2 A

Nennspannung

60V (sensors max 30V)

Arbeitstemperatur

+10°C – +50°C | 50 °F – 120 °F

Werkzeugbefestigung

Optionen

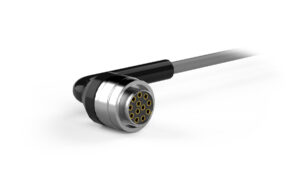

Kabel und Steckverbinder – Seite Roboter
