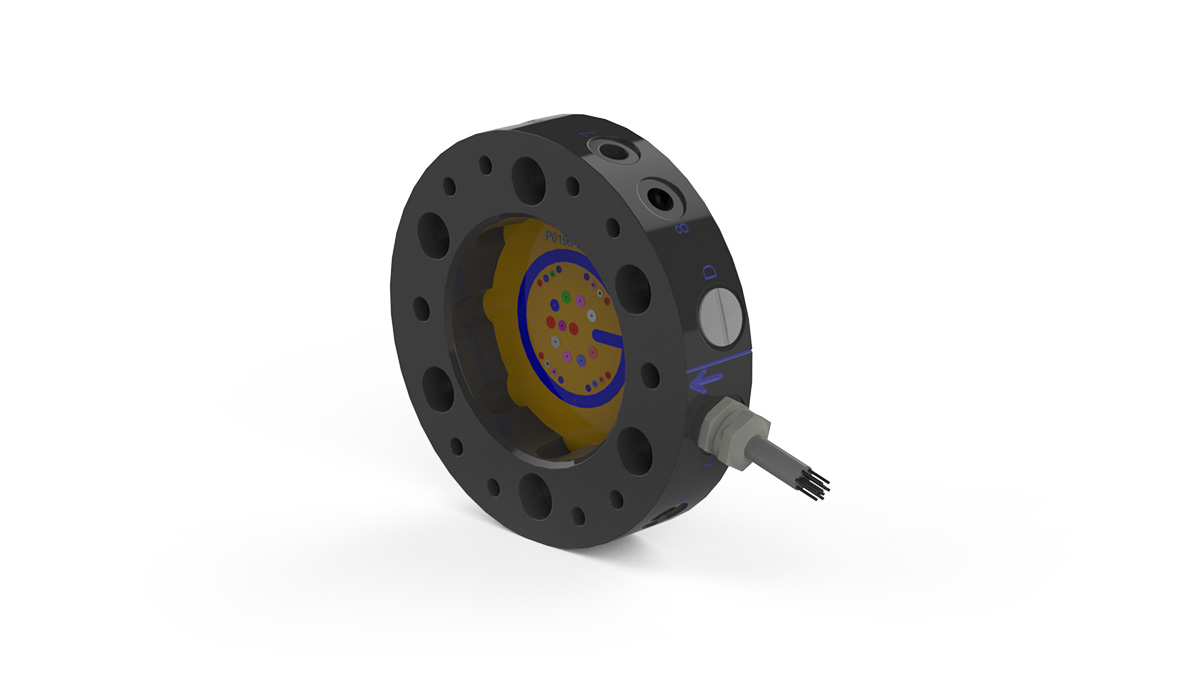

Werkzeugbefestigung TA100-8E mit 1 m Kabel

Zur Befestigung des Werkzeugs bei Verwendung eines Werkzeugwechslers TC100

Artikelnummer: P0409 Kategorien: , ,
Werkzeugwechselmöglichkeit

Werkzeugwechsler wurden entwickelt, um die Flexibilität und Zuverlässigkeit Ihrer Roboter zu maximieren. RSP Wechseler bieten die Möglichkeit Ihre Roboteranwendung zu erweitern, indem sie zwischen verschiedenen Werkzeugen wie Greifern, Schweißeinheiten, Vorrichtungen usw. wechseln können. Die Werkzeugwechsler von RSP sind robust und können kontinuierliche Wechselvorgänge mit gleichbleibender Zuverlässigkeit und Sicherheit bewältigen. Je nach Modell und Optionen können elektrische Signale, Schweiß- und Servostrom, Daten, Wasser und Druckluft von der Roboterseite zum Werkzeug übertragen werden.

Alle unsere Werkzeugwechsler verfügen über den patentierten Verriegelungsmechanismus TrueConnect™. Dieser reduziert das Spiel auf ein Minimum und ermöglicht eine absolute Wiederholgenauigkeit über die gesamte Lebensdauer. Dank seines einzigartigen Designs ist vor dem Andocken an verschiedene Werkzeuge keine exakte Ausrichtung erforderlich.

Mechanische Schnittstelle

ISO 9409-1-100-6-M10

Roboter-Nutzlast

100 kg | 220 lb

Fz

± 1000 N | ± 220 lb

Mz

± 1000 Nm | ± 8800 lbf·in

Mx/My

± 1000 Nm | ± 8800 lbf·in

Gewicht

1.5 kg | 3.30 lb

Höhe

27 mm | 1.06 in

Signale gesamt

10

Eigene Signale, werkzeugseitig

2 (0 V und 24 V)

Frei verwendbare Signale

10 (8 + 24V, 0V)

Anschluss Werkzeugseite

1 m cable with open end

Rated current

2 A

Nennspannung

60 V

IP-Schutzart

IP 54

frei verwendbare Luftkanäle

8

Luftanschluss Auslass

G 1/8″ (8x)

Luftstrom pro Kanal

800 l/min | 28.28 CFM

Maximaler Luftdruck

10 bar | 145 psi

Luftqualität

Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt

Arbeitstemperatur

+10°C – +50°C | 50 °F – 120 °F

Für Werkzeugwechsler
