Obrotnica S350-8ES (uszczelniony)

  • Dla obciążenia użytkowego robota 350 kg
  • Umożliwia ciągły obrót osi 6
  • Zwiększona mobilność
  • Redukuje zakłócenia w pracy pakietu węży
  • Maksymalnie wydłuża żywotność pakietu węży

Art.No: P1613A Kategorie: ,

Dzięki Obrotnicy RSP S350-8ES, oś 6 może się swobodnie obracać. Zmniejsza się zużycie pakietu węży, a zwiększa czas pracy i wydajność. Jeśli obrotnice są używane z naszymi pakietami węży, osie 4 i 5 również mogą obracać się bez przeszkód. Można wykorzystać pełen zakres roboczy robota. Firma RSP opracowała własne, opatentowane rozwiązanie pierścienia ślizgowego w celu zapewnienia maksymalnej niezawodności.

Interfejs mechaniczny

ISO 9409-1-160-11-M12

Ładunek użyteczny robota

350 kg | 800 lb

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F

Fz

± 3500 N | ± 800 lb

Mz

± 3500 Nm | ± 31000 lbf·in

Mx/My

± 3500 Nm | ± 31000 lbf·in

Waga

22.4 kg | 79.38 lb

Wysokość

230 mm | 9.06 in

Kanały powietrzne ogółem

8

Kanały powietrzne dostępne dla narzędzia

8

Przyłącze powietrza, wlot

G 1/4″ (8x)

Przyłącze powietrza, wylot

G 1/4″ (8x)

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Przepływ powietrza na kanał

800 l/min | 28.28 CFM

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Klasa IP

IP 65

Sygnały ogółem

14

Sygnały dedykowane stronie robota

3 (GND, 0 V and 24 V)

Sygnały dedykowane po stronie narzędzia

3 (GND, 0 V and 24 V)

Sygnały dostępne dla narzędzia

11

Prąd znamionowy

2 A

Połączenie po stronie robota

Souriau 23p Male

Strona narzędzia łączącego

Souriau compact 19p Female

Adaptation kits

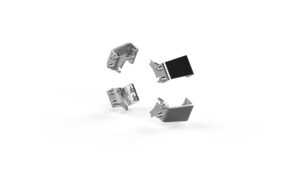

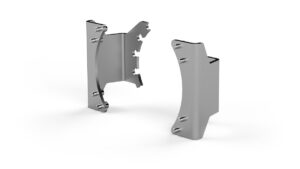

Adaptation kit for ABB
