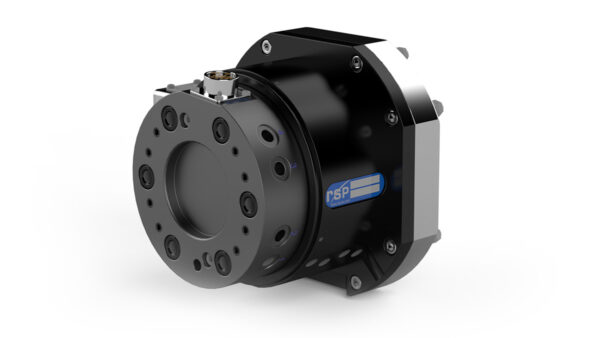

Obrotnica S100-8EE

  • Dla obciążenia użytkowego robota 100 kg
  • Umożliwia ciągły obrót osi 6
  • Zwiększona mobilność
  • Redukuje zakłócenia w pracy pakietu węży
  • Maksymalnie wydłuża żywotność pakietu węży

Nowe modele S100 są w pełni kompatybilne ze starszą wersją.

Art.No: P1920 Kategorie: ,

Dzięki Obrotnicy RSP S100-8EE, oś 6 może się swobodnie obracać. Zmniejsza się zużycie pakietu węży, a zwiększa się czas pracy i wydajność. Jeśli obrotnice są używane z naszymi pakietami węży, osie 4 i 5 również mogą obracać się bez przeszkód. Można wykorzystać pełen zakres roboczy robota. Firma RSP opracowała własne, opatentowane rozwiązanie pierścienia ślizgowego w celu zapewnienia maksymalnej niezawodności.

Interfejs mechaniczny

ISO 9409-1-100-6-M10

Ładunek użyteczny robota

100 kg | 220 lb

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F

Fz

± 1000 N | ± 220 lb

Mz

± 1000 Nm | ± 8800 lbf·in

Mx/My

± 1000 Nm | ± 8800 lbf·in

Waga

5.7 kg | 12.57 lb

Wysokość

142 mm | 5.59 in

Kanały powietrzne ogółem

8

Kanały powietrzne dostępne dla narzędzia

8

Przyłącze powietrza, wlot

G 1/8″ (8x)

Przyłącze powietrza, wylot

G 1/8″ (8x)

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Przepływ powietrza na kanał

600 l/min | 21.19 CFM

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Klasa IP

IP 54

Sygnały ogółem

19

Sygnały dedykowane stronie robota

2 (0 V and 24 V)

Sygnały dedykowane po stronie narzędzia

2 (0 V and 24 V)

Sygnały dostępne dla narzędzia

17

Prąd znamionowy

1 A

Połączenie po stronie robota

Souriau 23p Male

Strona narzędzia łączącego

Souriau compact 19p Female

Adaptation kits


Adaptation kit for ABB

Adaptation kit for Kuka
