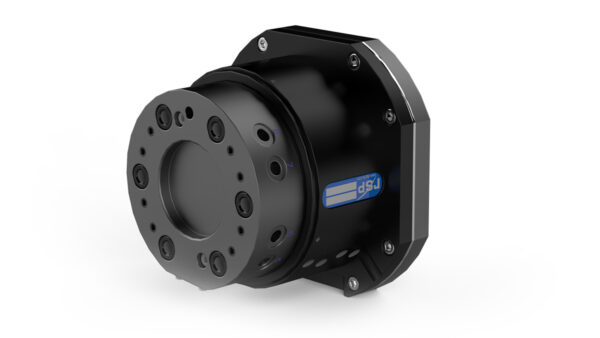

Obrotnica S100-8
- Dla obciążenia użytkowego robota 100 kg
- Umożliwia ciągły obrót osi 6
- Zwiększona mobilność
- Redukuje zakłócenia w pracy pakietu węży
- Maksymalnie wydłuża żywotność pakietu węży
Nowe modele S100 są w pełni kompatybilne ze starszą wersją.
Dzięki Obrotnicy RSP S100-8 oś 6 może się swobodnie obracać. Zmniejsza się zużycie pakietu węży, a zwiększa się czas pracy i wydajność. Jeśli obrotnice są używane z naszymi pakietami węży, osie 4 i 5 również mogą obracać się bez przeszkód. Można wykorzystać pełen zakres roboczy robota. Firma RSP opracowała własne, opatentowane rozwiązanie pierścienia ślizgowego w celu zapewnienia maksymalnej niezawodności.
| Interfejs mechaniczny | ISO 9409-1-100-6-M10 |
|---|---|
| Ładunek użyteczny robota | 100 kg | 220 lb |
| Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
| Fz | ± 1000 N | ± 220 lb |
| Mz | ± 1000 Nm | ± 8800 lbf·in |
| Mx/My | ± 1000 Nm | ± 8800 lbf·in |
| Waga | 5.1 kg | 11.24 lb |
| Wysokość | 134 mm | 5.28 in |
| Kanały powietrzne ogółem | 8 |
| Kanały powietrzne dostępne dla narzędzia | 8 |
| Przyłącze powietrza, wlot | G 1/8″ (8x) |
| Przyłącze powietrza, wylot | G 1/8″ (8x) |
| Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
| Przepływ powietrza na kanał | 600 l/min | 21.19 CFM |
| Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
