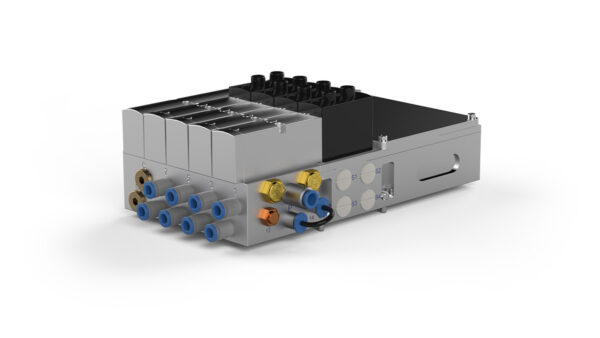

Ventilpaket Large, med 4x ventiler

  • Större ventilpaket med 4 st ventiler
  • Inbyggd anslutningsbox för I/O signaler
  • Passar standard ISO01 26mm IE interface
Artikelnr: P0042A Kategorier: ,

RSP:s ventilpaket ansluts till robotens interface för signaler och luft. Signalerna från roboten ansluts till terminalen i ventilpaketet. Anslutningar är kopplade för upp till 5 st ventiler med två solenoider var. På ventilpaketet finns en kontakt för överföring av signaler till och från verktyget på roboten. Som standard används Festoventiler men även andra fabrikat kan monteras på förfrågan.

Arbetstemperatur

+10°C – +50°C | 50 °F – 120 °F

Vikt

3.8 kg | 8.4 lb

Luftanslutning, ingång

Ø10 mm hose (1x)

Luftanslutning, utgång

Ø8 mm slang (8x)

Luftkanaler tillgängliga till verktyget

8

Max lufttryck

10 bar | 145 psi

Luftkvalitet

Oljeren och vattnefri filtrerad luft, med max 25µm pratikelinnehåll

Ventilstorlek

ISO15407-2 26 mm

Ventiltyp

4 x Riktningsventiler 5/2 Bistabila

IP Klass

IP 54

Signaler totalt

max 39

Dedikerade signaler verktygssida

3 (GND, 0 V och 24 V)

Signaler tillgängliga till verktyget

21

Spänning, ventiler

24 V

Anslutning ingång

2x M25x1.5 för kabelförskruvning

Anslutning utgång

Souriau 23p Hona

Rated current

5 A
