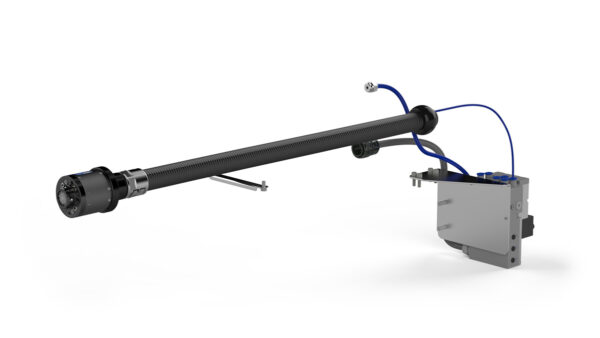

System narzędzi TC20-4 ID dla Motoman GP12

Ten system narzędziowy jest stosowany, gdy wymagana jest możliwość wymiany narzędzi i 4 kanały pneumatyczne. Składa się on ze zmieniacza narzędzi TC20-4 ID, pakietu węży, zespołu zaworów i okablowania.

Kompletny pakiet

Z naszymi systemami narzędziowymi dostajesz wszystko: kompletne połączenie naszych produktów, dostosowane do Twojego robota i Twoich potrzeb. Efektywne, elastyczne rozwiązanie, które idealnie pasuje. System narzędziowy jest łatwy w instalacji, wymaga niewielkiej konserwacji i upraszcza programowanie offline. Spędzaj czas na aplikacji, a nie na ubieraniu robota.

Interfejs po stronie robota

Yaskawa Motoman

Interfejs mechaniczny

ISO 9409-1-40-4-M6

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F

Ładunek użyteczny robota

20 kg | 45 lb

Fz

± 200 N | ± 45 lb

Mz

± 100 Nm | ± 900 lbf·in

Mx/My

± 200 Nm | ± 1800 lbf·in

Kanały powietrzne ogółem

6

Kanały lotnicze dedykowane

2 (TC open and TC close)

Kanały powietrzne dostępne dla narzędzia

4

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Rozmiar zaworu

ISO15407-2 18 mm

Typ zaworu

1 x Tool change valve 5/2 Monostable, 2 x Directional valves 5/2 Monostable

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Klasa IP

IP 54
