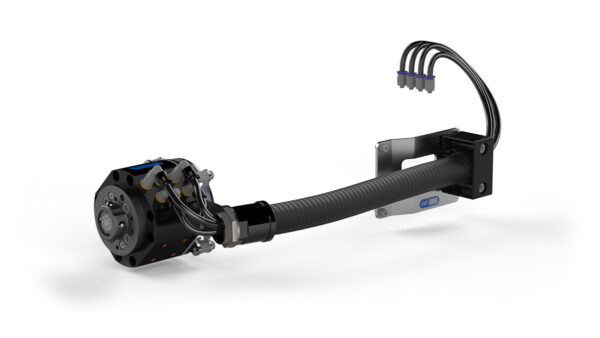

System narzędziowy STC20-4E dla ABB IRB1300-10/1,15 & -11/0,9
Ten system narzędziowy jest stosowany, gdy wymagana jest możliwość zmiany narzędzi, 2 kanały pneumatyczne i 8 sygnałów elektrycznych. Składa się on z obrotowego zmieniacza narzędzi STC20-4E, zestawu adaptacyjnego, pakietu węży, zespołu zaworów i kabla. Zespół zaworów posiada dwa monostabilne zawory 5/2, a pakiet węży zawiera 2 węże powietrzne.
Kompletny pakiet
Z naszymi systemami narzędziowymi dostajesz wszystko: kompletne połączenie naszych produktów, dostosowane do Twojego robota i Twoich potrzeb. Efektywne, elastyczne rozwiązanie, które idealnie pasuje. System narzędziowy jest łatwy w instalacji, wymaga niewielkiej konserwacji i upraszcza programowanie offline. Spędzaj czas na aplikacji, a nie na ubieraniu robota.
| Interfejs po stronie robota | ABB |
|---|---|
| Interfejs mechaniczny | ISO 9409-1-40-4-M6 |
| Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
| Fz | ± 200 N | ± 45 lb |
| Mz | ± 100 Nm | ± 900 lbf·in |
| Mx/My | ± 200 Nm | ± 1800 lbf·in |
| Kanały powietrzne ogółem | 4 |
| Kanały lotnicze dedykowane | 2 (TC open and TC close) |
| Kanały powietrzne dostępne dla narzędzia | 2 |
| Przyłącze powietrza, wylot | Ø6 mm hose (2x) |
| Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
| Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
| Klasa IP | IP 54 |
| Sygnały ogółem | 8 |
| Sygnały dedykowane stronie robota | 3 (0 V, 24 V and TC coupled) |
| Sygnały dostępne dla narzędzia | 5 |
| Połączenie po stronie robota | M12-A coded, 8 pin |
| Prąd znamionowy | 1 A |
