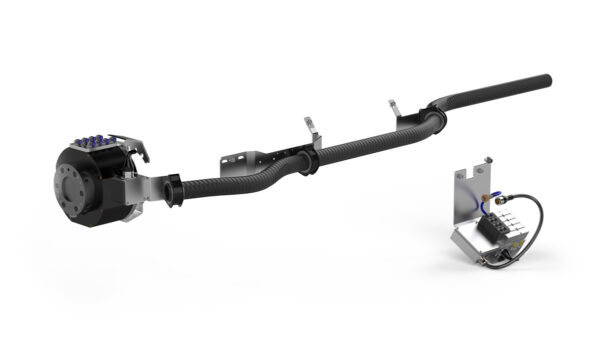

System narzędziowy S250-8E dla ABB IRB6700-150/3,20 & 175/3,05
Ten system narzędziowy jest stosowany, gdy wymagane jest osiem kanałów pneumatycznych i 17 sygnałów elektrycznych. Składa się on z obrotnicy, zestawu adaptacyjnego, pakietu węży, jednostki zaworowej i okablowania. Jednostka zaworu zawiera cztery kierunkowe zawory bi-stabilne 5/2, a pakiet węży zawiera całkowicie osiem węży powietrznych.
Kompletny pakiet
Z naszymi systemami narzędziowymi dostajesz wszystko: kompletne połączenie naszych produktów, dostosowane do Twojego robota i Twoich potrzeb. Efektywne, elastyczne rozwiązanie, które idealnie pasuje. System narzędziowy jest łatwy w instalacji, wymaga niewielkiej konserwacji i upraszcza programowanie offline. Spędzaj czas na aplikacji, a nie na ubieraniu robota.
Interfejs po stronie robota | ABB |
---|---|
Interfejs mechaniczny | ISO 9409-1-125-6-M10 |
Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
Fz | ± 2500 N | ± 550 lb |
Mz | ± 1250 Nm | ± 11000 lbf·in |
Mx/My | ± 2000 Nm | ± 17600 lbf·in |
Kanały powietrzne dostępne dla narzędzia | 8 |
Przyłącze powietrza, wylot | G 1/4″ (8x) |
Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
Rozmiar zaworu | ISO15407-2 26 mm |
Typ zaworu | 4 x Directional valves 5/2 Bistable |
Klasa IP | IP 54 |
Sygnały dostępne dla narzędzia | 17 |
Połączenie po stronie robota | Souriau UTO01823PH |
Strona narzędzia łączącego | Souriau UT0W01419SH |
Prąd znamionowy | 2 A |
Downloads
- Technical Description
- 3D-Model (.STEP) for IRB6700-150
- 3D-Model (.x_t) for IRB6700-150
- 3D-PDF (.pdf) for IRB6700-150
- RobotStudio Model (.rslib) with IRB6700-150/3.20
- 3D-Model (.STEP) for IRB6700-175
- 3D-Model (.x_t) for IRB6700-175
- 3D-PDF (.pdf) for IRB6700-175
- RobotStudio Model (.rslib) with IRB6700-175/3.05
