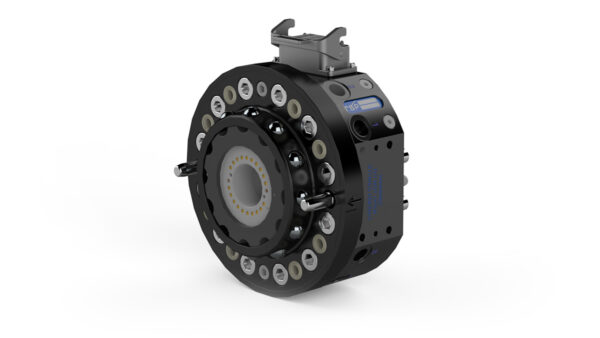

Tool changer TC1000-8E (for air and electric signals)

Art.No: P0703A Kategorie: ,
Interfejs mechaniczny

ISO 9409-1-200-12-M16

Ładunek użyteczny robota

1000 kg | 2200 lb

Fz

± 10000 N | ± 2200 lb

Mz

± 10000 Nm | ± 88000 lbf·in

Mx/My

± 10000 Nm | ± 88000 lbf·in

Waga

19.8 kg | 43.65 lb

Wysokość

100 mm | 3.94 in

Kanały powietrzne ogółem

10

Kanały lotnicze dedykowane

2 (TC open and TC close)

Kanały powietrzne dostępne dla narzędzia

8

Przyłącze powietrza, wlot

G 1/2″ (8x), G 1/8″ (2x)

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Przepływ powietrza na kanał

2000 l/min | 70.6 CFM

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Sygnały ogółem

21

Sygnały dedykowane stronie robota

6 (2x 0 V, 2x 24 V, TC coupled and TC uncoupled)

Sygnały dostępne dla narzędzia

15

Połączenie po stronie robota

3-module Harting 10B

Prąd znamionowy

2 A

Napięcie znamionowe

60 V

Klasa IP

IP 54

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F
