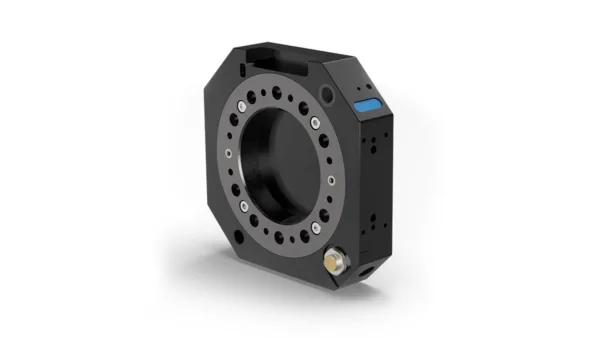

Przystawka narzędziowa TA480-1 ø160-10-M10
- Modułowa konstrukcja
- Sygnały zewnętrzne
- Szeroki zakres modułów medialnych – łatwe dostosowanie do potrzeb klienta
- Zaprojektowane, aby sprostać wymaganiom aplikacji w warsztatach spawania karoserii
Important! This unit includes our new generation air/water coupling. This is NOT compatible with the older version tool changer. If you need to retrofit, please contact support@robotsystemproducts.com
Możliwość wymiany narzędzi
Zmieniarki narzędzi RSP zostały zaprojektowane tak, aby zmaksymalizować elastyczność i niezawodność floty robotów. Oferują one możliwość ulepszenia aplikacji robota poprzez umożliwienie mu przełączania się pomiędzy różnymi narzędziami, takimi jak chwytaki, jednostki spawalnicze, mocowania itp. Zmieniarki narzędzi RSP są wytrzymałe i mogą zarządzać ciągłymi zmianami operacji z zachowaniem niezawodności i bezpieczeństwa. W zależności od modelu i opcji, sygnały elektryczne, zasilanie spawalnicze i serwo, dane, woda i sprężone powietrze mogą być przenoszone ze strony robota do narzędzia.
Wszystkie nasze zmieniacze narzędzi są wyposażone w opatentowany mechanizm blokujący TrueConnect™. Redukuje on luzy do minimum i zapewnia absolutną powtarzalność osiowania przez cały okres użytkowania. Dzięki swojej unikalnej konstrukcji nie wymaga dokładnego wyosiowania przed dokowaniem różnych narzędzi.
Interfejs mechaniczny | ISO 9409-1 160-10-M10 |
---|---|
Ładunek użyteczny robota | 480 kg | 1060 lb |
Fz | ± 5000 N | ± 1100 lb |
Mz | ± 2500 Nm | ± 22100 lbf·in |
Mx/My | ± 5000 Nm | ± 44000 lbf·in |
Waga | 7.7 kg | 16.98 lb |
Wysokość | 50 mm | 1.97 in |
Kanały powietrzne dostępne dla narzędzia | 1, Dodatkowe kanały można dodać za pomocą zewnętrznego modułu medialnego |
Przyłącze powietrza, wylot | G 1/2″ |
Przepływ powietrza na kanał | 2000 l/min | 70.6 CFM |
Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
Klasa IP | IP 54 |
Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
