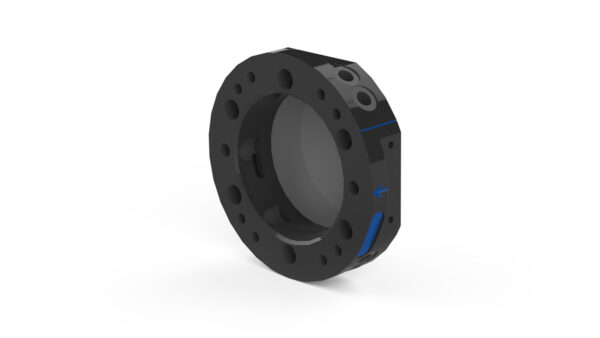

Werkzeugbefestigung TA250-8

Zur Befestigung des Werkzeugs bei Verwendung eines Werkzeugwechslers TC250

Werkzeugwechselmöglichkeit

Werkzeugwechsler wurden entwickelt, um die Flexibilität und Zuverlässigkeit Ihrer Roboter zu maximieren. RSP Wechseler bieten die Möglichkeit Ihre Roboteranwendung zu erweitern, indem sie zwischen verschiedenen Werkzeugen wie Greifern, Schweißeinheiten, Vorrichtungen usw. wechseln können. Die Werkzeugwechsler von RSP sind robust und können kontinuierliche Wechselvorgänge mit gleichbleibender Zuverlässigkeit und Sicherheit bewältigen. Je nach Modell und Optionen können elektrische Signale, Schweiß- und Servostrom, Daten, Wasser und Druckluft von der Roboterseite zum Werkzeug übertragen werden.

Alle unsere Werkzeugwechsler verfügen über den patentierten Verriegelungsmechanismus TrueConnect™. Dieser reduziert das Spiel auf ein Minimum und ermöglicht eine absolute Wiederholgenauigkeit über die gesamte Lebensdauer. Dank seines einzigartigen Designs ist vor dem Andocken an verschiedene Werkzeuge keine exakte Ausrichtung erforderlich.

Mechanische Schnittstelle

ISO 9409-1-125-6-M10

Roboter-Nutzlast

250 kg | 550 lb

Fz

± 2000 N | ± 450 lb

Mz

± 1250 Nm | ± 11000 lbf·in

Mx/My

± 2000 Nm | ± 17600 lbf·in

Gewicht

2.7 kg | 5.95 lb

Höhe

35 mm | 1.38 in

frei verwendbare Luftkanäle

8

Luftanschluss Auslass

G 1/4″ (8x)

Luftstrom pro Kanal

1600 l/min | 56.5 CFM

Maximaler Luftdruck

10 bar | 145 psi

Luftqualität

Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt

Arbeitstemperatur

+10°C – +50°C | 50 °F – 120 °F

Für Werkzeugwechsler

Für Drehdurchführungen mit Werkzeugwechsler
