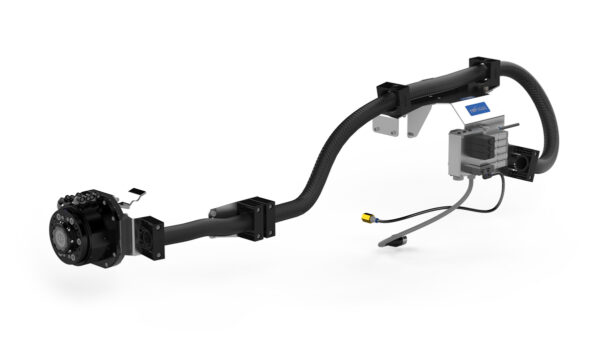

Verktygssystem STC100-6 för ABB IRB4600-45/60
Det kompletta paketet
Med våra verktygssystem får du allt: en komplett kombination av våra produkter, anpassade för din robot och dina behov. En effektiv och flexibel lösning som passar perfekt. Verktygssystemet är enkelt att installera, kräver minimalt underhåll och förenklar programmering. Lägg tiden på din applikation och inte på robotens beklädnad.
| Robotfabrikat | ABB |
|---|---|
| Mekaniskt interface | ISO 9409-1-100-6-M10 |
| Arbetstemperatur | +10°C – +50°C | 50 °F – 120 °F |
| Fz | ± 1000 N | ± 220 lb |
| Mz | ± 1000 Nm | ± 8800 lbf·in |
| Mx/My | ± 1000 Nm | ± 8800 lbf·in |
| Luftkanaler totalt | 8 |
| Dedikerade luftkanaler | 2 (TC open and TC close) |
| Luftkanaler tillgängliga till verktyget | 6 |
| Luftanslutning, utgång | G 1/8″ (6x) |
| Max lufttryck | 10 bar | 145 psi |
| Luftkvalitet | Oljeren och vattnefri filtrerad luft, med max 25µm pratikelinnehåll |
| Ventilstorlek | ISO15407-2 18 mm |
| Ventiltyp | 1x Verktygsväxlarventil 2×3/2 NO/NC, 3 x Riktningsventiler 5/2 Monostabila |
