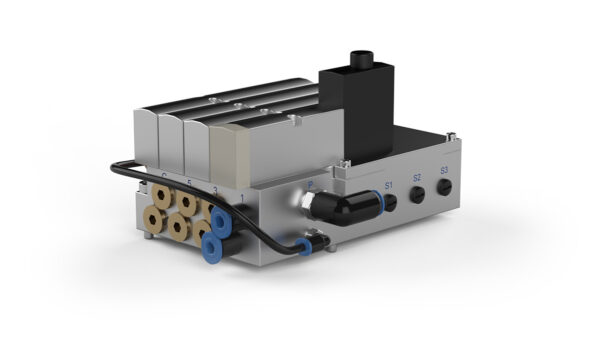

Ventilpaket Small, med 1x ventil
- Mindre ventilpaket med 1 st ventil
- Inbyggd anslutningsbox för I/O signaler
- Passar standard ISO01 18mm IE interface
RSP:s ventilpaket ansluts till robotens interface för signaler och luft. Signalerna från roboten ansluts till terminalen i ventilpaketet. Anslutningar är kopplade för upp till 5 st ventiler med två solenoider var. På ventilpaketet finns en kontakt för överföring av signaler till och från verktyget på roboten. Som standard används Festoventiler men även andra fabrikat kan monteras på förfrågan.
| Arbetstemperatur | +10°C – +50°C | 50 °F – 120 °F |
|---|---|
| Vikt | 1.2 kg | 2.7 lb |
| Luftanslutning, ingång | Ø8 mm hose (1x) |
| Luftanslutning, utgång | Ø6 mm slang (2x) |
| Luftkanaler tillgängliga till verktyget | 2 |
| Max lufttryck | 10 bar | 145 psi |
| Luftkvalitet | Oljeren och vattnefri filtrerad luft, med max 25µm pratikelinnehåll |
| Ventilstorlek | ISO15407-2 18 mm |
| Ventiltyp | 1 x Riktningsventil 5/2 Monostabil |
| IP Klass | IP 54 |
| Signaler totalt | 9 |
| Signaler tillgängliga till verktyget | 7 |
| Spänning, ventiler | 24 V |
| Anslutning ingång | 1x M16x1.5 för kabelförskruvning, 1x M20x1.5 för kabelförskruvning |
| Anslutning utgång | M12 kontact 8p Hona |
| Rated current | 1.5 A |
