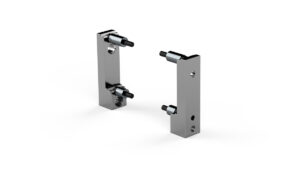

Przystawka narzędziowa TA20-4

Do mocowania narzędzi przy użyciu zmieniarki narzędzi TC20.

Możliwość wymiany narzędzi

Zmieniarki narzędzi RSP zostały zaprojektowane tak, aby zmaksymalizować elastyczność i niezawodność floty robotów. Oferują one możliwość ulepszenia aplikacji robota poprzez umożliwienie mu przełączania się pomiędzy różnymi narzędziami, takimi jak chwytaki, jednostki spawalnicze, mocowania itp. Zmieniarki narzędzi RSP są wytrzymałe i mogą zarządzać ciągłymi zmianami operacji z zachowaniem niezawodności i bezpieczeństwa. W zależności od modelu i opcji, sygnały elektryczne, zasilanie spawalnicze i serwo, dane, woda i sprężone powietrze mogą być przenoszone ze strony robota do narzędzia.

Wszystkie nasze zmieniacze narzędzi są wyposażone w opatentowany mechanizm blokujący TrueConnect™. Redukuje on luzy do minimum i zapewnia absolutną powtarzalność osiowania przez cały okres użytkowania. Dzięki swojej unikalnej konstrukcji nie wymaga dokładnego wyosiowania przed zadokowaniem różnych narzędzi.

Interfejs mechaniczny

ISO 9409-1-50-4-M6

Ładunek użyteczny robota

20 kg | 45 lb

Fz

± 200 N | ± 45 lb

Mz

± 100 Nm | ± 900 lbf·in

Mx/My

± 100 Nm | ± 900 lbf·in

Waga

0.1 kg | 0.22 lb

Wysokość

16 mm | 0.63 in

Kanały powietrzne dostępne dla narzędzia

4

Przyłącze powietrza, wylot

M5 (4x)

Przepływ powietrza na kanał

150 l/min | 5.30 CFM

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F
