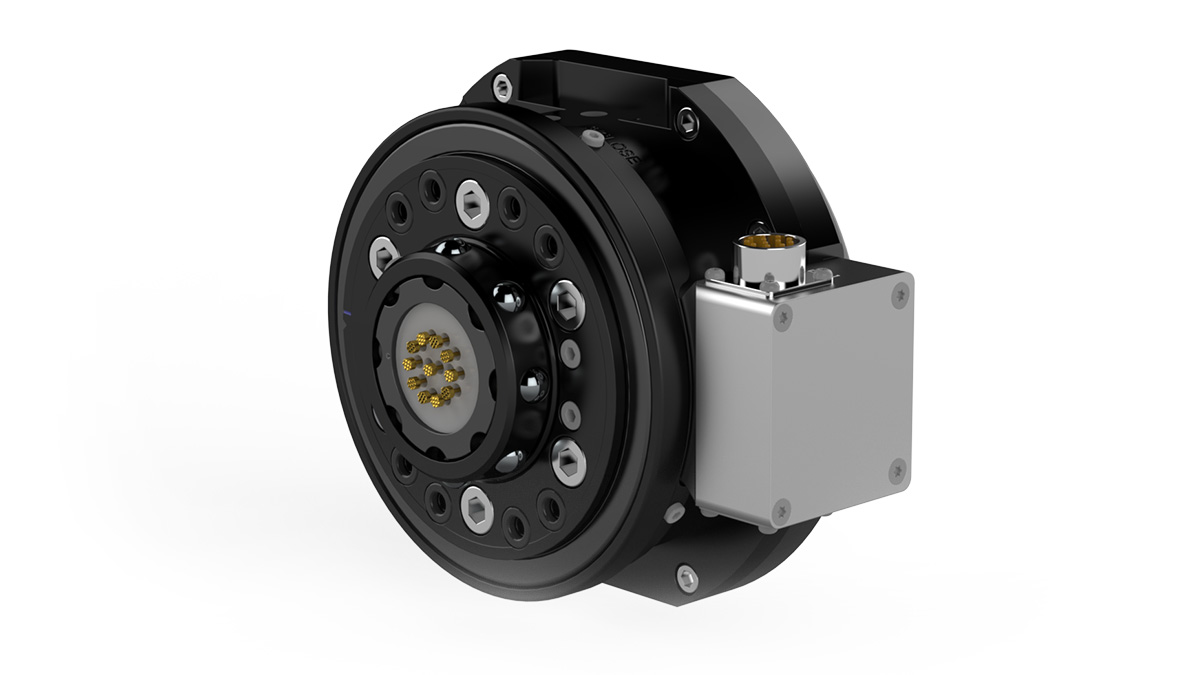

Obrotnica ze zmieniaczem narzędzi STC100-2ES (uszczelniony)
- Dla obciążenia użytkowego robota 100 kg
- Umożliwia ciągły obrót osi 6
- Zwiększona mobilność
- Redukuje zakłócenia w pracy pakietu węży
- Maksymalnie wydłuża żywotność pakietu węży
Obrotnica ze zmieniaczem narzędzi RSP STC100 jest unikalnym połączeniem obrotnicy i zmieniacza narzędzi. Jako jedyny dostawca oferujemy zintegrowane funkcje obrotu i wymiany narzędzi, które łączą swobodny obrót osi 6 z kompaktowością i minimalnym wydłużeniem płyty narzędziowej robota. Obrotowe zmieniacze narzędzi RSP łączą w sobie to, co najlepsze z dwóch technologii i wraz z naszym własnym, opracowanym i opatentowanym rozwiązaniem pierścienia ślizgowego zapewniają maksymalną niezawodność.
| Kategoria produktu | Załącza obrotowe ze zmieniaczami narzędzi |
|---|---|
| Interfejs mechaniczny | ISO 9409-1-100-6-M10 |
| Ładunek użyteczny robota | 100 kg | 220 lb |
| Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
| Klasa IP | IP 54 |
| Fz | ± 1000 N | ± 220 lb |
| Mz | ± 1000 Nm | ± 8800 lbf·in |
| Mx/My | ± 1000 Nm | ± 8800 lbf·in |
| Waga | 6.2 kg | 13.67 lb |
| Wysokość | 97 mm | 3.82 in |
| Kanały powietrzne ogółem | 4 |
| Kanały lotnicze dedykowane | 2 (TC open and TC close) |
| Kanały powietrzne dostępne dla narzędzia | 2 |
| Przyłącze powietrza, wlot | G 1/8″ (4x) |
| Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
| Przepływ powietrza na kanał | 600 l/min | 21.19 CFM |
| Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
| Sygnały ogółem | 12 |
| Sygnały dedykowane stronie robota | 4 (0 V, 24 V, TC coupled and TC uncoupled) |
| Sygnały dostępne dla narzędzia | 8 |
| Prąd znamionowy | 1 A |
| Połączenie po stronie robota | Souriau UT001412PHT |
| Interfejs po stronie robota | ABB, Comau, Denso, Fanuc, Hyundai, Kawasaki, KUKA, Nachi, Staubli, Universal Robots, Yaskawa Motoman |
