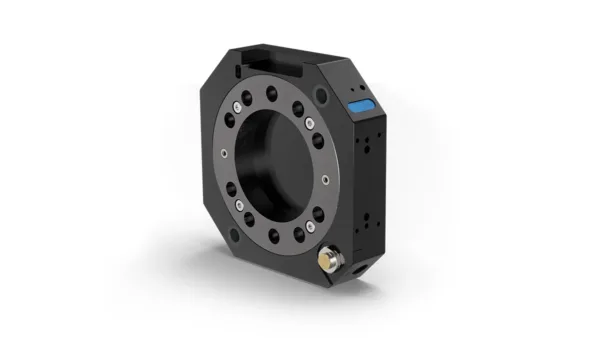

Przystawka narzędziowa TA480-1 ø160-10-M12

  • Modułowa konstrukcja
  • Sygnały zewnętrzne
  • Szeroki zakres modułów medialnych – łatwe dostosowanie do potrzeb klienta
  • Zaprojektowane, aby sprostać wymaganiom aplikacji w warsztatach spawania karoserii

Important! This unit includes our new generation air/water coupling. This is NOT compatible with the older version tool changer. If you need to retrofit, please contact support@robotsystemproducts.com

Możliwość wymiany narzędzi

Zmieniarki narzędzi RSP zostały zaprojektowane tak, aby zmaksymalizować elastyczność i niezawodność floty robotów. Oferują one możliwość ulepszenia aplikacji robota poprzez umożliwienie mu przełączania się pomiędzy różnymi narzędziami, takimi jak chwytaki, jednostki spawalnicze, mocowania itp. Zmieniarki narzędzi RSP są wytrzymałe i mogą zarządzać ciągłymi zmianami operacji z zachowaniem niezawodności i bezpieczeństwa. W zależności od modelu i opcji, sygnały elektryczne, zasilanie spawalnicze i serwo, dane, woda i sprężone powietrze mogą być przenoszone ze strony robota do narzędzia.

Wszystkie nasze zmieniacze narzędzi są wyposażone w opatentowany mechanizm blokujący TrueConnect™. Redukuje on luzy do minimum i zapewnia absolutną powtarzalność osiowania przez cały okres użytkowania. Dzięki swojej unikalnej konstrukcji nie wymaga dokładnego wyosiowania przed dokowaniem różnych narzędzi.

Interfejs mechaniczny

ISO 9409-1 160-10-M12

Ładunek użyteczny robota

480 kg | 1060 lb

Fz

± 5000 N | ± 1100 lb

Mz

± 3500 Nm | ± 31000 lbf·in

Mx/My

± 5000 Nm | ± 44000 lbf·in

Waga

7.7 kg | 16.98 lb

Wysokość

50 mm | 1.97 in

Kanały powietrzne dostępne dla narzędzia

1, Dodatkowe kanały można dodać za pomocą zewnętrznego modułu medialnego

Przyłącze powietrza, wylot

G 1/2″

Przepływ powietrza na kanał

2000 l/min | 70.6 CFM

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Klasa IP

IP 54

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F
