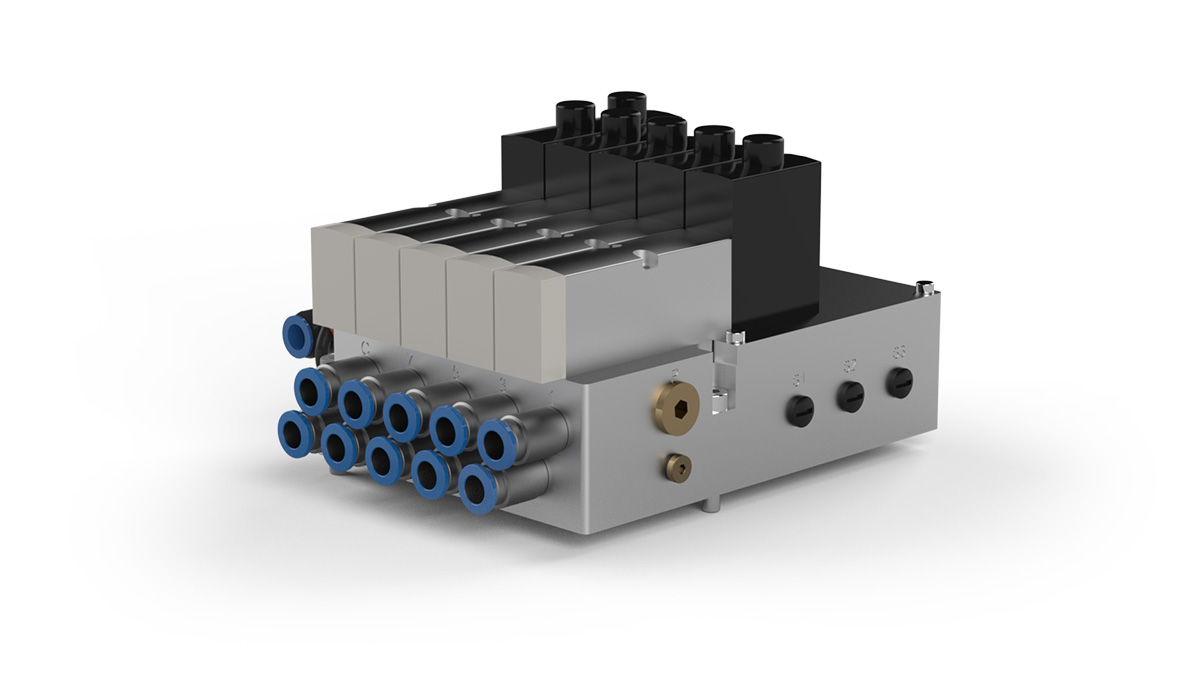

Rozbudowana mała jednostka zaworowa z 5 zaworami (do wymiany narzędzi)
- Mała jednostka zaworowa dla maksymalnie pięć zaworów
- Jeden zawór jest przeznaczony do wymiany narzędzi
- Zawór zmiany narzędzia odcina powietrze do pozostałych zaworów przy zmianie narzędzia
- Wbudowana skrzynka przyłączeniowa dla sygnałów I/O
- Standardowy interfejs ISO15407-2 18mm IE
Jednostka zaworu RSP jest podłączona do interfejsu sygnałowego/powietrznego robota. Sygnały z robota są podłączone do terminala wewnątrz jednostki zaworu. Połączenia dla maksymalnie czterech zaworów z dwoma solenoidami i każdy jest wstępnie okablowane. Na jednostce zaworu zamontowany jest styk służący do przekazywania sygnałów do/z narzędzia zamontowanego na nadgarstku robota. Standardowo stosowane są zawory Festo-. Inne marki mogą być zamontowane na życzenie.
| Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
|---|---|
| Waga | 2 kg | 4.4 lb |
| Przyłącze powietrza, wlot | Ø8 mm hose (1x) |
| Przyłącze powietrza, wylot | Ø8 mm hose (10x) |
| Kanały lotnicze dedykowane | 2 (TC open and TC close) |
| Kanały powietrzne dostępne dla narzędzia | 8 |
| Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
| Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
| Rozmiar zaworu | ISO15407-2 18 mm |
| Typ zaworu | 1x Tool change valve 2×3/2 NO/NC, 4 x Directional valves 5/2 Monostable |
| Klasa IP | IP 54 |
| Sygnały dedykowane po stronie narzędzia | 1 (0 V) |
| Napięcie, zawory | 24 V |
| Wejście przyłączeniowe | 1x M16x1.5 for cable gland, 1x M20x1.5 for cable gland |
| Wyjście przyłączeniowe | Souriau 23p Female |
| Prąd znamionowy | 2 A |
