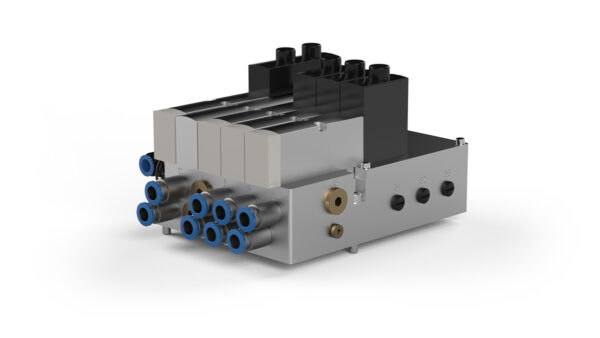

Rozbudowana mała jednostka zaworowa z 4 zaworami (do wymiany narzędzi)

  • Mała jednostka zaworowa dla maksymalnie czterech zaworów
  • Jeden zawór jest przeznaczony do wymiany narzędzi
  • Zawór zmiany narzędzia odcina powietrze do pozostałych zaworów przy zmianie narzędzia
  • Wbudowana skrzynka przyłączeniowa dla sygnałów I/O
  • Standardowy interfejs ISO15407-2 18mm IE

Jednostka zaworu RSP jest podłączona do interfejsu sygnałowego/powietrznego robota. Sygnały z robota są podłączone do terminala wewnątrz jednostki zaworu. Połączenia dla maksymalnie czterech zaworów z dwoma solenoidami i każdy jest wstępnie okablowane. Na jednostce zaworu zamontowany jest styk służący do przekazywania sygnałów do/z narzędzia zamontowanego na nadgarstku robota. Standardowo stosowane są zawory Festo-. Inne marki mogą być zamontowane na życzenie.

Temperatura robocza

+10°C – +50°C | 50 °F – 120 °F

Waga

1.9 kg | 4.19 lb

Przyłącze powietrza, wlot

Ø8 mm hose (1x)

Przyłącze powietrza, wylot

Ø8 mm hose (8x)

Kanały lotnicze dedykowane

2 (TC open and TC close)

Kanały powietrzne dostępne dla narzędzia

6

Maksymalne ciśnienie powietrza

10 bar | 145 psi

Jakość powietrza

Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm

Rozmiar zaworu

ISO15407-2 18 mm

Typ zaworu

1x Tool change valve 2×3/2 NO/NC, 3 x Directional valves 5/2 Monostable

Klasa IP

IP 54

Sygnały dedykowane po stronie narzędzia

1 (0 V)

Napięcie, zawory

24 V

Wejście przyłączeniowe

1x M16x1.5 for cable gland, 1x M20x1.5 for cable gland

Wyjście przyłączeniowe

Souriau 23p Female

Prąd znamionowy

2 A
