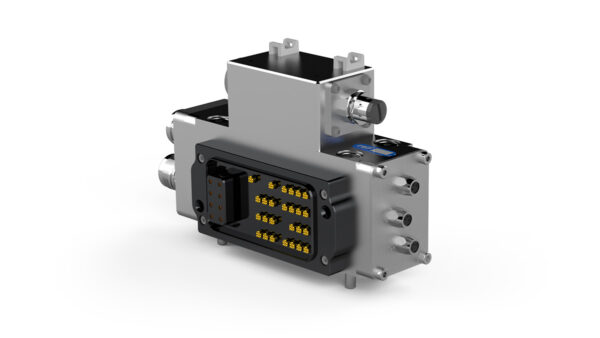

TC240-960 Multi-Modul mit Profinet
Multimodul für Signal, Servo, Resolver und Profinet-Bus. Wird zusammen mit Moduflex Werkzeugwechsler TC240 – TC960
Passen Sie Ihren Werkzeugwechsler an
Das Moduflex-Sortiment an Werkzeugwechslern (TC) und Werkzeugbefestigungen (TA) lässt sich leicht an die Bedürfnisse des Anwenders anpassen. Dies ist dem modularen System zu verdanken, bei dem Sie Ihr Gerät mit zusätzlichen Kanälen für Strom, Luft usw. ausstatten können. Jedes Modul für den Werkzeugwechsler hat ein entsprechendes Modul für den Werkzeughalter. So haben Sie die Flexibilität, Ihren Roboter mit genau dem auszustatten, was er braucht.
| Signal type | Bus, Servo, Signal |
|---|---|
| Kontakt 1 | Souriau UT0W01626PH, 26 pin |
| C1 Typ | Signal |
| C1 Signals total | 19 + PE |
| C1 Signals dedicated | 6 (TC Closed, TC Opened, doOpen TC1, doOpen TC2, 24V, 0V) |
| C1 Signals available | 13 + PE |
| C1 Nennstrom | 2A |
| C1 Nennspannung | 30V |
| Kontakt 2 | M23 Signal, male thread, 17 pin |
| C2 Typ | Resolver |
| C2 Nennstrom | 2A |
| C2 Nennspannung | 60V |
| C2 Verfügbare Signale | 6 |
| Kontakt 3 | M23 Power, male thread, 8 pin |
| C3 Typ | Servo/Brake |
| C3 Nennstrom | 15A (3x), 5A (4x) |
| C3 Nennspannung | 300V (4x), 600V (3x) |
| C3 Verfügbare Signale | 8 (4 + 3, PE) |
| Kontakt 4 | M12-D coded, 4 socket |
| C4 Typ | Bus |
| C4 Nennstrom | 1A |
| C4 Nennspannung | 60V |
| Bus für Werkzeug verfügbar | 4 (2 pair), 100 Mbit/s |
| IP-Schutzart | IP 54 (in docked condition) |
| Gewicht | 1.1 kg | 2.43 lb |
| Arbeitstemperatur | +10°C – +50°C | 50 °F – 120 °F |
