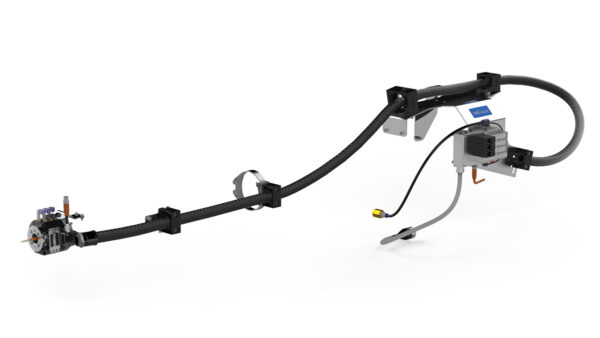

System narzędziowy S20-6E dla ABB IRB4600-20/2,5
Ten system narzędziowy jest stosowany, gdy wymagane jest 6 kanałów pneumatycznych i 8 sygnałów elektrycznych. Składa się on z obrotnicy, zestawu adaptacyjnego, pakietu węży, jednostki zaworowej i okablowania. Jednostka zaworu posiada 3 zawory monostabilne 5/2, a pakiet węży zawiera 6 węży powietrznych.
Kompletny pakiet
Z naszymi systemami narzędziowymi dostajesz wszystko: kompletne połączenie naszych produktów, dostosowane do Twojego robota i Twoich potrzeb. Efektywne, elastyczne rozwiązanie, które idealnie pasuje. System narzędziowy jest łatwy w instalacji, wymaga niewielkiej konserwacji i upraszcza programowanie offline. Spędzaj czas na aplikacji, a nie na ubieraniu robota.
| Interfejs po stronie robota | ABB |
|---|---|
| Interfejs mechaniczny | ISO 9409-1-40-4-M6 |
| Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
| Fz | ± 200 N | ± 45 lb |
| Mz | ± 100 Nm | ± 900 lbf·in |
| Mx/My | ± 100 Nm | ± 900 lbf·in |
| Kanały powietrzne dostępne dla narzędzia | 6 |
| Przyłącze powietrza, wylot | Ø6 mm hose (6x) |
| Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
| Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
| Rozmiar zaworu | ISO15407-2 18 mm |
| Typ zaworu | 3 x Directional valves 5/2 Monostable |
| Klasa IP | IP 54 |
| Sygnały dostępne dla narzędzia | 8 |
| Połączenie po stronie robota | M12-A coded, 8 pin |
| Strona narzędzia łączącego | 0.5m cable (0.25mm2), open end |
| Prąd znamionowy | 0.5 A |
