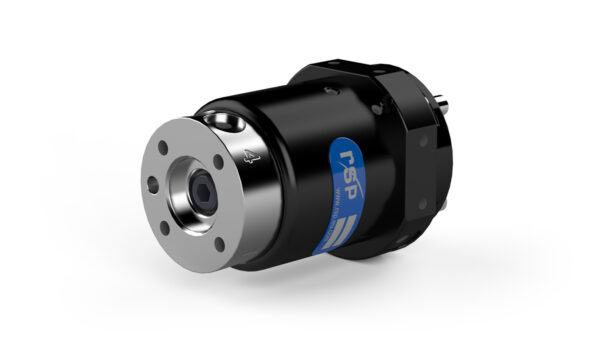

Obrotnica S5-4-40-4-M6
- Dla obciążenia użytkowego robota 5 kg
- Umożliwia ciągły obrót osi 6
- Zwiększona mobilność
- Redukuje zakłócenia w pracy pakietu węży
- Maksymalnie wydłuża żywotność pakietu węży
Dzięki Obrotnicy RSP S5-4-40 oś 6 może się swobodnie obracać. Zmniejsza się zużycie pakietu węży, a zwiększa się czas pracy i wydajność. Jeśli obrotnice są używane z naszymi pakietami węży, osie 4 i 5 również mogą obracać się bez przeszkód. Można wykorzystać pełen zakres roboczy robota. Firma RSP opracowała własne, opatentowane rozwiązanie pierścienia ślizgowego w celu zapewnienia maksymalnej niezawodności.
| Interfejs mechaniczny | ISO 9409-1-40-4-M6 |
|---|---|
| Ładunek użyteczny robota | 5 kg | 11 lb |
| Fz | ± 50 N | ± 11 lb |
| Mz | ± 20 Nm | ± 180 lbf·in |
| Mx/My | ± 50 Nm | ± 450 lbf·in |
| Waga | 0.5 kg | 1.1 lb |
| Wysokość | 76 mm | 2.99 in |
| Centre of gravity (Z) | + 31 mm |
| Kanały powietrzne ogółem | 4 |
| Kanały powietrzne dostępne dla narzędzia | 4 |
| Przyłącze powietrza, wlot | M5 (4x) |
| Przyłącze powietrza, wylot | M5 (4x) |
| Maksymalne ciśnienie powietrza | 10 bar | 145 psi |
| Przepływ powietrza na kanał | 150 l/min | 5.30 CFM |
| Jakość powietrza | Czyste od oleju i bezwodne filtrowane powietrze o zawartości cząstek do 25µm |
| Temperatura robocza | +10°C – +50°C | 50 °F – 120 °F |
