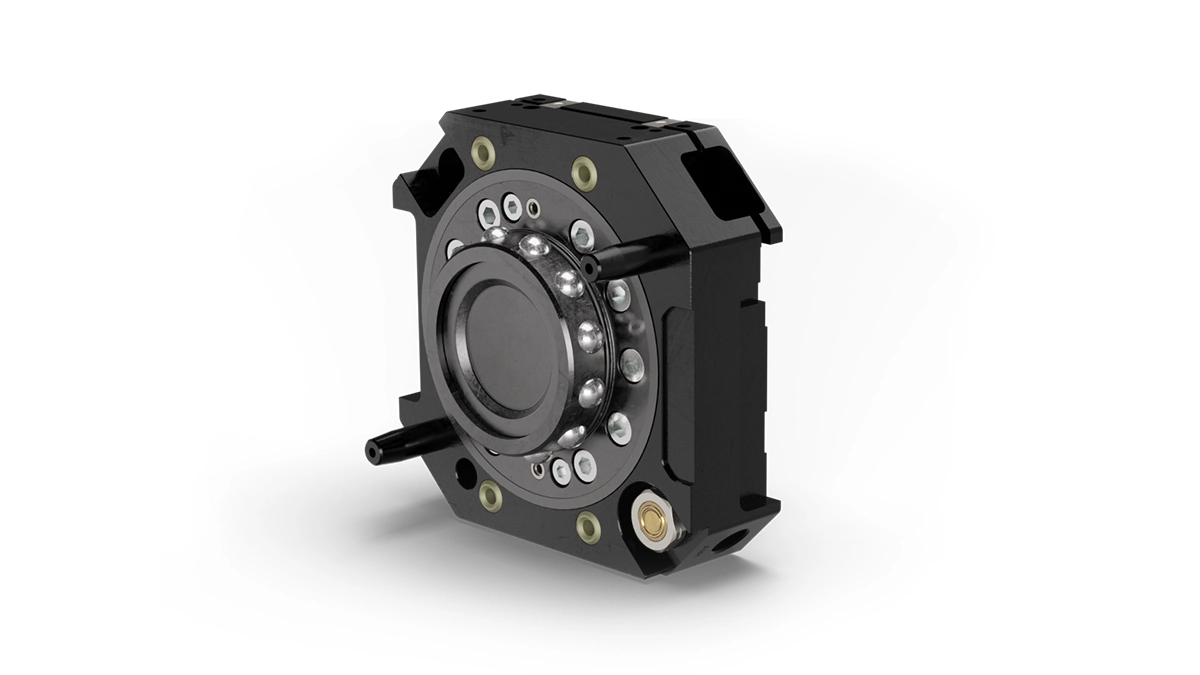

Werkzeugwechsler TC240-1 ø125-6-M10
- Für Roboter-Nutzlast 240 kg
- Modularer Aufbau
- Außenliegende Signale
- Große Auswahl an Medienmodulen – einfach anpassbar
- Für höchste Anforderungen im Karosseriebau entwickelt
Wichtig! Dieses Gerät enthält unsere Luft/Wasser-Kupplung der neuen Generation. Diese ist NICHT mit der älteren Version des Werkzeugaufsatzes kompatibel. Wenn Sie nachrüsten müssen, wenden Sie sich bitte an support@robotsystemproducts.com
Werkzeugwechselmöglichkeit
Werkzeugwechsler wurden entwickelt, um die Flexibilität und Zuverlässigkeit Ihrer Roboter zu maximieren. RSP Wechseler bieten die Möglichkeit Ihre Roboteranwendung zu erweitern, indem sie zwischen verschiedenen Werkzeugen wie Greifern, Schweißeinheiten, Vorrichtungen usw. wechseln können. Die Werkzeugwechsler von RSP sind robust und können kontinuierliche Wechselvorgänge mit gleichbleibender Zuverlässigkeit und Sicherheit bewältigen. Je nach Modell und Optionen können elektrische Signale, Schweiß- und Servostrom, Daten, Wasser und Druckluft von der Roboterseite zum Werkzeug übertragen werden.
Alle unsere Werkzeugwechsler verfügen über den patentierten Verriegelungsmechanismus TrueConnect™. Dieser reduziert das Spiel auf ein Minimum und ermöglicht eine absolute Wiederholgenauigkeit über die gesamte Lebensdauer. Dank seines einzigartigen Designs ist vor dem Andocken an verschiedene Werkzeuge keine exakte Ausrichtung erforderlich. Erfahren Sie mehr über die TrueConnect-Technologie.
| Mechanische Schnittstelle | ISO 9409-1-125-6-M10 |
|---|---|
| Roboter-Nutzlast | 240 kg | 530 lb |
| Fz | ± 2400 N | ± 530 lb |
| Mz | ± 1250 Nm | ± 11000 lbf·in |
| Mx/My | ± 2400 Nm | ± 21000 lbf·in |
| Gewicht | 8.2 kg | 18.08 lb |
| Höhe | 60 mm | 2.36 in |
| Centre of gravity (Z) | + 38 mm |
| Luftkanäle gesamt | 3 |
| Spezielle Luftkanäle | 2 (TC open and TC close) |
| frei verwendbare Luftkanäle | 1, Zusätzliche Kanäle können mit einem externen Medienmodul hinzugefügt werden |
| Luftanschluss Einlass | G 1/2″ (1x), G 1/8″ (2x) |
| Maximaler Luftdruck | 10 bar | 145 psi |
| Minimaler Luftdruck | 6 bar | 87 psi |
| Luftstrom pro Kanal | 2000 l/min | 70.6 CFM |
| Luftqualität | Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt |
| Signale gesamt | Depending on chosen signal module |
| Arbeitstemperatur | +10°C – +50°C | 50 °F – 120 °F |
