Werkzeugbefestigung TA720-1 ø200-12-M16
- Modularer Aufbau
- Externe Signale

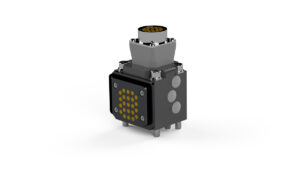

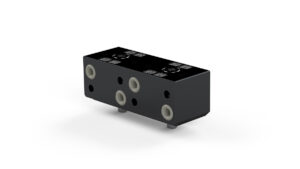

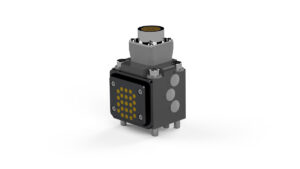

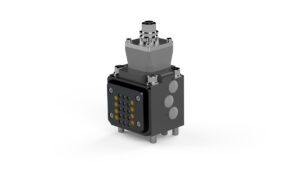

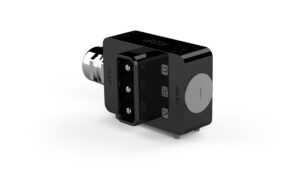

- Große Auswahl an Medienmodulen – einfach anpassbar
- Entwickelt, um die Anforderungen von Karosseriebauanwendungen zu erfüllen
Wichtig! Dieses Gerät enthält unsere neue Generation der Luft/Wasser-Kupplung. Sie ist NICHT mit der älteren Version des Werkzeugwechslers kompatibel. Wenn Sie nachrüsten müssen, wenden Sie sich bitte an support@robotsystemproducts.com
Werkzeugwechselmöglichkeit
Werkzeugwechsler wurden entwickelt, um die Flexibilität und Zuverlässigkeit Ihrer Roboter zu maximieren. RSP Wechseler bieten die Möglichkeit Ihre Roboteranwendung zu erweitern, indem sie zwischen verschiedenen Werkzeugen wie Greifern, Schweißeinheiten, Vorrichtungen usw. wechseln können. Die Werkzeugwechsler von RSP sind robust und können kontinuierliche Wechselvorgänge mit gleichbleibender Zuverlässigkeit und Sicherheit bewältigen. Je nach Modell und Optionen können elektrische Signale, Schweiß- und Servostrom, Daten, Wasser und Druckluft von der Roboterseite zum Werkzeug übertragen werden.
Alle unsere Werkzeugwechsler verfügen über den patentierten Verriegelungsmechanismus TrueConnect™. Dieser reduziert das Spiel auf ein Minimum und ermöglicht eine absolute Wiederholgenauigkeit über die gesamte Lebensdauer. Dank seines einzigartigen Designs ist vor dem Andocken an verschiedene Werkzeuge keine exakte Ausrichtung erforderlich.
| Mechanische Schnittstelle | ISO 9409-1-200-12-M16 |
|---|---|
| Roboter-Nutzlast | 1000 kg | 2200 lb |
| Fz | ± 10000 N | ± 2200 lb |
| Mz | ± 10000 Nm | ± 88000 lbf·in |
| Mx/My | ± 10000 Nm | ± 88000 lbf·in |
| Gewicht | 10.8 kg | 23.81 lb |
| Höhe | 50 mm | 1.97 in |
| frei verwendbare Luftkanäle | 1, Zusätzliche Kanäle können mit einem externen Medienmodul hinzugefügt werden |
| Luftanschluss Auslass | G 1/2″ |
| Luftstrom pro Kanal | 2000 l/min | 70.6 CFM |
| Maximaler Luftdruck | 10 bar | 145 psi |
| Luftqualität | Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt |
| IP-Schutzart | IP 54 |
| Arbeitstemperatur | +10°C – +50°C | 50 °F – 120 °F |
