Werkzeugaufnahmeplatte CiRo Large
Für CiRo L1
Der Werkzeugadaptersatz P5407 wird auf CiRo L1 montiert und dient zur Montage von Werkzeugen oder Werkzeugwechslern mit dem Lochbild ISO 9409-1 125-6-M10 oder ISO 9409-1 100-6-M10.
| Mechanische Schnittstelle (Werkzeug) | ISO 9409-1-100-6-M10, ISO 9409-1-125-6-M10 |
|---|---|
| Fz | ± 1000 N | ± 220 lb |
| Mz | ± 900 Nm | ± 7966 lbf·in |
| Mx/My | ± 750 Nm | ± 6638 lbf·in |
| Gewicht | 1.6 kg | 3,5 lb |
| Höhe | 75 mm | 2.95 in |
| Centre of gravity (Z) | + 61 mm |
| Arbeitstemperatur | +10°C – +50°C | 50 °F – 120 °F |
Für CiRo
-

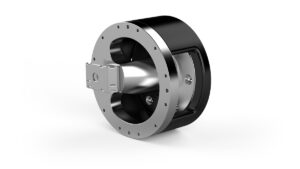

CiRo L1
P5141
