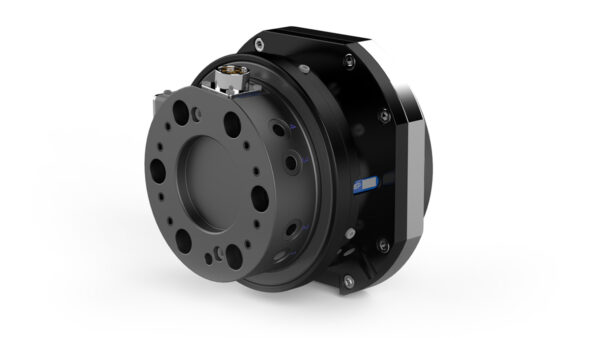

Drehdurchführungen S100-4ES (versiegelt)
- Für Roboter-Nutzlast 100 kg
- Ermöglicht kontinuierliche Drehung der Achse 6
- Erhöhte Mobilität
- Reduziert die Beeinträchtigung des Schlauchpakets
- Maximiert die Lebensdauer der Schlauchpakete
Die neuen S100-Modelle sind vollständig kompatibel mit der älteren Version.
Mit RSP-Drehdurchführungen kann sich die Achse 6 frei drehen. Der Verschleiß des Schlauchpakets verringert sich, während die Betriebszeit und die Produktivität erhöht werden. Wenn die Drehgelenke mit unseren Schlauchpaketen verwendet werden, können sich auch die Achsen 4 und 5 ungehindert drehen. Der volle Arbeitsbereich des Roboters kann ausgenutzt werden. RSP hat eine eigene, patentierte Schleifringlösung entwickelt, um die Zuverlässigkeit zu maximieren.
| Mechanische Schnittstelle | ISO 9409-1-100-6-M10 |
|---|---|
| Roboter-Nutzlast | 100 kg | 220 lb |
| Arbeitstemperatur | +10°C – +50°C | 50 °F – 120 °F |
| Fz | ± 1000 N | ± 220 lb |
| Mz | ± 1000 Nm | ± 8800 lbf·in |
| Mx/My | ± 1000 Nm | ± 8800 lbf·in |
| Gewicht | 5.3 kg | 11.68 lb |
| Höhe | 131 mm | 5.16 in |
| Luftkanäle gesamt | 4 |
| frei verwendbare Luftkanäle | 4 |
| Luftanschluss Einlass | G 1/8″ (4x) |
| Luftanschluss Auslass | G 1/8″ (4x) |
| Maximaler Luftdruck | 10 bar | 145 psi |
| Luftstrom pro Kanal | 600 l/min | 21.19 CFM |
| Luftqualität | Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt |
| IP-Schutzart | IP 65 |
| Signale gesamt | 12 |
| spezielle Signale, Roboterseite | 2 (0 V und 24 V) |
| Eigene Signale, werkzeugseitig | 2 (0 V und 24 V) |
| Frei verwendbare Signale | 10 |
| Rated current | 1 A |
| Anschluss Roboterseite | Souriau UT001412PHT |
| Anschluss Werkzeugseite | 12p Souriau Female |
