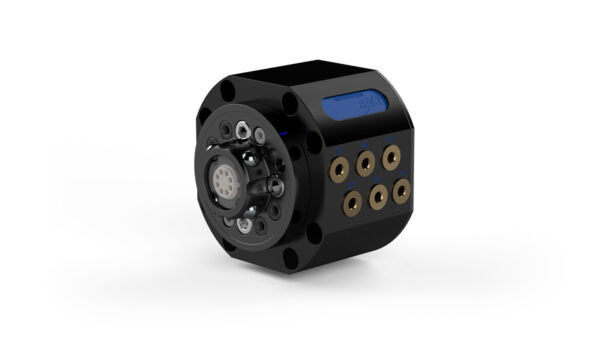

Drehdurchführungen mit Werkzeugwechsler STC20-4
- Für Roboter-Nutzlast 20 kg
- Ermöglicht kontinuierliche Drehung der Achse 6
- Erhöhte Mobilität
- Reduziert die Beeinträchtigung des Schlauchpakets
- Maximiert die Lebensdauer der Schlauchpakete
Der RSP Drehdurchführungen mit Werkzeugwechsler ist eine einzigartige Kombination aus einem Schwenk- und einem Werkzeugwechsler. Als einziger Anbieter bieten wir integrierte Schwenk- und Werkzeugwechselfunktionen, die die freie Rotation der Achse 6 mit Kompaktheit und minimaler Ausdehnung der Werkzeugplatte des Roboters kombinieren. RSP’s schwenkbare Werkzeugwechsler vereinen das Beste aus zwei Technologien und bieten zusammen mit unserer eigens entwickelten und patentierten Schleifringlösung ein Höchstmaß an Zuverlässigkeit.
Alle unsere Drehdurchführungen mit Werkzeugwechsler verfügen über die patentierte Verriegelungsvorrichtung TrueConnect™. Sie reduziert das Spiel auf ein Minimum und ermöglicht eine absolute Wiederholbarkeit der Ausrichtung über die gesamte Lebensdauer. Dank seines einzigartigen Designs ist vor dem Andocken verschiedener Werkzeuge keine exakte Ausrichtung erforderlich. Erfahren Sie mehr über die TrueConnect-Technologie.
| Mechanische Schnittstelle | ISO 9409-1-40-4-M6 |
|---|---|
| Roboter-Nutzlast | 20 kg | 45 lb |
| Arbeitstemperatur | +10°C – +50°C | 50 °F – 120 °F |
| Fz | ± 200 N | ± 45 lb |
| Mz | ± 100 Nm | ± 900 lbf·in |
| Mx/My | ± 100 Nm | ± 900 lbf·in |
| Gewicht | 0.8 kg | 1.76 lb |
| Höhe | 65.7 mm | 2.59 in |
| Luftkanäle gesamt | 6 |
| Spezielle Luftkanäle | 2 (TC open and TC close) |
| frei verwendbare Luftkanäle | 4 |
| Luftanschluss Einlass | M5 (6x) |
| Maximaler Luftdruck | 10 bar | 145 psi |
| Luftstrom pro Kanal | 150 l/min | 5.30 CFM |
| Luftqualität | Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt |
